التركيب الهيكلي والخصائص ومبدأ العمل لآلة الطحن البرجية

Ⅰ. التركيب الهيكلي وخصائص آلات الطحن البرجية

1. التركيب الهيكلي

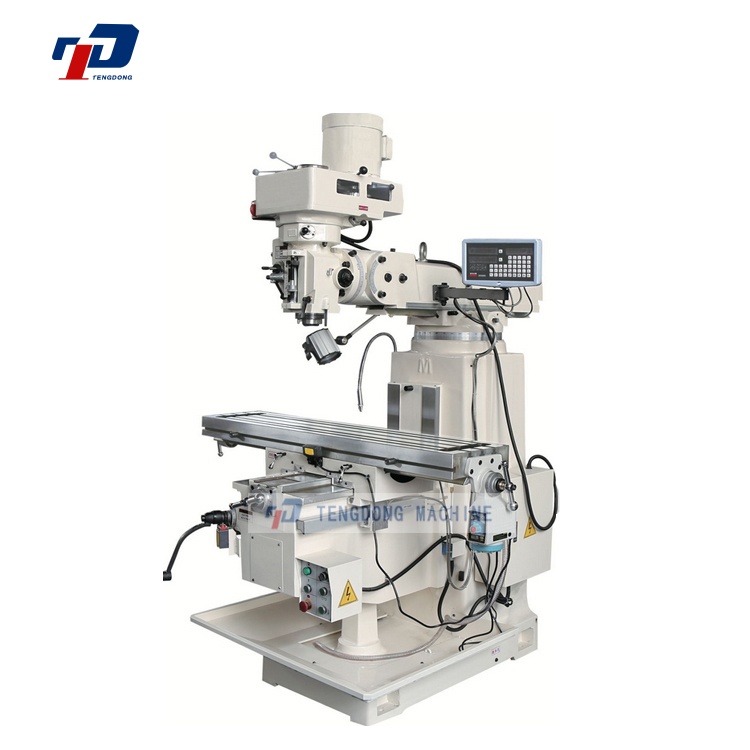

تتكون آلة الطحن البرجية بشكل أساسي من القاعدة، جسم الآلة، رأس الطحن، طاولة العمل، المقعد المنزلق الأوسط، المقعد المنزلق للرفع وأجزاء أخرى.

(1). القاعدة والجسم: باعتبارهما المكونات الداعمة الأساسية لأداة الآلة، فإن القاعدة والجسم عادةً ما يكونان مصبوبين من مواد عالية القوة، مثل حديد الزهر Mihanite، ويخضعان لمعالجة التعتيق الاصطناعي لضمان استقرار وصلابة أداة الآلة أثناء الاستخدام طويل الأمد.

(2). رأس الطحن: يعد هذا أحد المكونات الأساسية لآلة الطحن البرجية وهو مجهز برأس طحن برجي. يمكن تعديل رأس الطحن بمقدار ±45 درجة في المستوى الرأسي وتدويره بمقدار 360 درجة في المستوى الأفقي، مما يوسع نطاق المعالجة لأداة الآلة بشكل كبير. تم تجهيز المغزل بطرق تغذية يدوية ودقيقة، مما يجعلها مريحة ودقيقة للمعالجة. يمكن أيضًا اختيار أنواع مختلفة من المغازل مثل R8، NT30، وNT40 وفقًا للمتطلبات.

(3). طاولة العمل: يمكن لطاولة العمل أن تتحرك في ثلاثة اتجاهات: طولية (محور X)، عرضية (محور Y)، وعمودية (محور Z). ويتميز بثلاثة أوضاع للتغذية: التغذية اليدوية، والتغذية الآلية، والتغذية السريعة الآلية. توفر التغذية الآلية ثماني سرعات تغذية مختلفة لتلبية متطلبات المعالجة المختلفة. يمكن أن يصل تحرك طاولة العمل في اتجاه X إلى 800 مم، وقد خضعت أزواج قضبان التوجيه في اتجاهات X وY وZ لتبريد التردد بالموجات فوق الصوتية، والطحن الدقيق ومعالجة الكشط، مما يحسن الدقة وعمر الخدمة.

(4). المقعد المنزلق الأوسط ومقعد الرفع المنزلق: يقوم المقعد المنزلق الأوسط بتشغيل طاولة العمل للتحرك بشكل أفقي، بينما يقوم مقعد الرفع المنزلق بتشغيل طاولة العمل للتحرك لأعلى ولأسفل عموديًا. تؤثر دقة الحركة واستقرارها بشكل مباشر على جودة معالجة قطعة العمل.

2. الميزات الهيكلية

(1). مرونة عالية: إن وظيفة الضبط والدوران متعددة الزوايا لرأس الطحن، بالإضافة إلى الحركة متعددة الاتجاهات لطاولة العمل، تمكن آلة الطحن البرجية من معالجة مختلف الأجزاء المعقدة الشكل، وكسر قيود المعالجة ذات المستوى الواحد لآلات الطحن العادية وتحقيق ""الطحن الشامل"" حقًا.

(2). ثبات قوي: المكونات الرئيسية مصبوبة من مواد عالية القوة وتخضع لمعالجة التقادم الاصطناعي، مما يزيل بشكل فعال الضغط الداخلي في المسبوكات ويقلل من تشوه المعدات بعد الاستخدام طويل الأمد. في نفس الوقت، أزواج قضبان التوجيه للأداة الآلية خضعت لمعاملة خاصة، مما يعزز مقاومة التآكل والحفاظ على الدقة.

(3). التشغيل السهل: يتم تعليق نظام تشغيل أداة الآلة في الجزء العلوي الأيمن من أداة الآلة من خلال ذراع الدعم، والذي يتوافق مع المبدأ المريح وسهل التشغيل. تعتمد لوحة التشغيل تصميم رمز مرئي، وهو بسيط وبديهي. يمكن للمبتدئين العمل بشكل مستقل بعد فترة قصيرة من التدريب. بالإضافة إلى ذلك، فإن الجمع بين طرق التغذية اليدوية والمحركات لا يلبي متطلبات التغذية السريعة للتصنيع الخام فحسب، بل إنه مناسب أيضًا للضبط الدقيق للتصنيع النهائي.

وظائف متنوعة: آلة الطحن البرجية تدمج وظائف مثل الحفر، الطحن، التجويف، التوسيع، والنقر. يمكنها إكمال عملية العملية بأكملها بدءًا من معالجة الثقب وحتى الطحن المسطح والكنتوري دون الحاجة إلى تبديل المعدات، مما يجعلها مناسبة لمعالجة الأجزاء الصغيرة ومتعددة العمليات.

Ⅱ. مبدأ العمل لآلة الطحن البرجية يتبع منطق المعالجة لآلة الطحن البرجية معيار القطع الصناعي "الحركة الرئيسية + حركة التغذية".

1. الحركة الرئيسية

الحركة الرئيسية، والتي تشير إلى الحركة الدورانية عالية السرعة لقاطع الطحن الذي يحركه المغزل، هي القوة الأساسية لتحقيق قطع المعادن. ينقل محرك المغزل الطاقة إلى المغزل من خلال آلية نقل دقيقة. يمكن تعديل سرعة الدوران بمرونة وفقًا لمواد المعالجة ومواصفات الأداة لتلبية متطلبات ظروف العمل المختلفة مثل الطحن الخشن والطحن النهائي. دقة الجريان وصلابة المغزل تحدد بشكل مباشر تشطيب سطح الطحن ودقة المعالجة، وهي واحدة من المؤشرات الأساسية لتقييم جودة آلات الطحن البرجية.

2. حركة التغذية

حركة التغذية هي الإزاحة الدقيقة لقطعة العمل في مساحة ثلاثية الأبعاد مدفوعة بطاولة العمل، والتي تنقسم إلى ثلاثة اتجاهات: طولي (محور X)، عرضي (محور Y)، وعمودي (محور Z). من خلال التبديل بين أوضاع التغذية اليدوية والتغذية الآلية والتغذية الدقيقة، لا يمكنها فقط تلبية متطلبات التغذية السريعة أثناء المعالجة الخام لتحسين كفاءة المعالجة، ولكن أيضًا إجراء تعديلات دقيقة أثناء المعالجة النهائية لضمان دقة المعالجة.
